Fundamenty pod pergolę i huśtawkę — jak przygotować podłoże i kotwienie?

Fundament nie jest tylko kawałkiem betonu pod słupem. Musi przekazać do gruntu ciężar konstrukcji, siły poziome, momenty od wiatru i — w pergoli z huśtawką — zmienne siły od użytkowania. Dlatego ten sam słup 14×14 cm może wymagać innego posadowienia na piasku, innym na nasypie, a jeszcze innego na istniejącej płycie betonowej.

Dlaczego nie ma jednego wymiaru stopy pod pergolę?

Pytanie „jaki fundament pod pergolę” brzmi jak pytanie o jedną liczbę, a jest pytaniem o zestaw warunków. Punkt posadowienia jest końcem drogi, którą siły przechodzą przez całą konstrukcję — jego zadaniem jest przekazać je do gruntu w sposób kontrolowany.

Na dobór rozwiązania wpływają między innymi:

• geometria konstrukcji i liczba słupów,
• masa i rodzaj dachu,
• oddziaływanie wiatru, w tym ssanie i moment wywracający,
• obciążenie śniegiem przy zadaszeniach,
• obecność huśtawki i obciążeń zmiennych,
• rodzaj i stan gruntu,
• poziom wody gruntowej i sposób odwodnienia,
• warunki przemarzania i ryzyko wysadzin,
• obecność istniejącego betonu lub tarasu,
• przyjęty sposób kotwienia i rozmieszczenie sił.

Wymiar 30×30×70 cm może być przykładem z konkretnej realizacji, ale nie uniwersalnym standardem projektowym. Z tego samego powodu nie publikujemy tabeli „rozmiar pergoli → rozmiar fundamentu”: taka tabela sugerowałaby, że grunt i warunki miejsca nie mają znaczenia.

Kostka, płyta tarasowa i deski — co naprawdę jest pod spodem?

Najczęstsze nieporozumienie dotyczy tego, co widać. Równa, solidnie wyglądająca nawierzchnia nie musi być elementem, który przeniesie siły z konstrukcji.

• kostka lub płyta ułożona na podsypce jest nawierzchnią, nie fundamentem konstrukcji,
• deska tarasowa i legar to warstwa użytkowa — pod nią zwykle jest pustka lub podbudowa,
• istniejący beton może być odpowiedni tylko po weryfikacji jego funkcji, grubości, stanu, zbrojenia, sposobu oparcia i realnej możliwości przeniesienia sił,
• nie wiercimy „na próbę” w niewiadomą płytę — najpierw trzeba potwierdzić, co jest w strefie kotwienia, łącznie z instalacjami.

Fundament punktowy — kiedy ma sens?

Fundament punktowy jest typowym rozwiązaniem dla wolnostojących słupów wtedy, gdy w miejscu montażu nie ma odpowiedniego, potwierdzonego elementu konstrukcyjnego. Każdy słup dostaje wówczas własny punkt przekazania sił.

Geometria, głębokość, zbrojenie i receptura betonu wynikają z projektu i warunków miejsca. Nie podajemy jednej klasy betonu ani jednego przekroju jako uniwersalnych — to parametry rozwiązania, a nie cecha „pergoli w ogóle”.

Szczególnej ostrożności wymagają grunty nasypowe, organiczne i słabonośne, wysoki poziom wody, niejednorodność podłoża oraz sąsiedztwo skarpy. W takich sytuacjach zakres rozpoznania i sposób posadowienia powinny być ustalone przez właściwą osobę, a nie przyjęte z gotowego przepisu.

Pergola z dachem i pergola ażurowa nie obciążają fundamentu tak samo

Dach zmienia powierzchnię, na którą działa wiatr, a pełne zadaszenie wnosi dodatkowy ciężar i obciążenie śniegiem. Konstrukcja otwarta również ma swoje oddziaływania — po prostu inne, bo powietrze przepływa przez przekrycie.

Dlatego większe konstrukcje z naszego katalogu (P06, P07, P08, P11, P12) mają więcej podpór i wyraźny podział na przęsła — geometria służy rozprowadzeniu sił, a nie tylko proporcjom. Warianty i skalę poszczególnych modeli pokazujemy w dziale pergole wolnostojące. Nie publikujemy tabel obciążeń, bo ich sens istnieje wyłącznie w odniesieniu do konkretnego projektu.

Huśtawka zmienia sposób pracy całej konstrukcji

Huśtawka to nie dodatkowy ciężar zawieszony pod belką. Użytkowanie wprowadza siły zmienne i dynamiczne, powtarzane wielokrotnie i zmieniające kierunek.

Droga sił wygląda tu tak:

• siedzisko,
• lina lub ucho zawieszenia,
• belka,
• słup,
• kotwa i podstawa,
• fundament,
• grunt.

Kotwa i fundament są w tym łańcuchu pełnoprawnym elementem konstrukcji, a nie akcesorium montażowym. Mechanikę tego układu opisujemy szerzej w tekście pergola pod huśtawkę — siły, połączenia, fundamenty.

Drewno nie powinno stać w wodzie na betonie

Detal podstawy ma utrzymywać drewno w sposób pozwalający na odpływ wody i wysychanie. Kieszeń, w której woda się zatrzymuje, jest gorsza niż deszcz padający na element — bo działa długo i cyklicznie.

Nie podajemy jednej liczby milimetrów dystansu jako normy. W aktualnych detalach GABRYSZUK stosujemy metalowe podstawy i kotwy dobrane do modelu, a konkretna geometria może się różnić. Połączenie musi uwzględniać dokumentację kotwy lub łącznika oraz materiał podłoża.

Ochrona powierzchni jest osobnym tematem — opisujemy ją w poradniku barwienie i zabezpieczanie drewna. Powłoka nie zastępuje jednak prawidłowego detalu podstawy: dobrze pomalowany słup stojący w wodzie nadal stoi w wodzie.

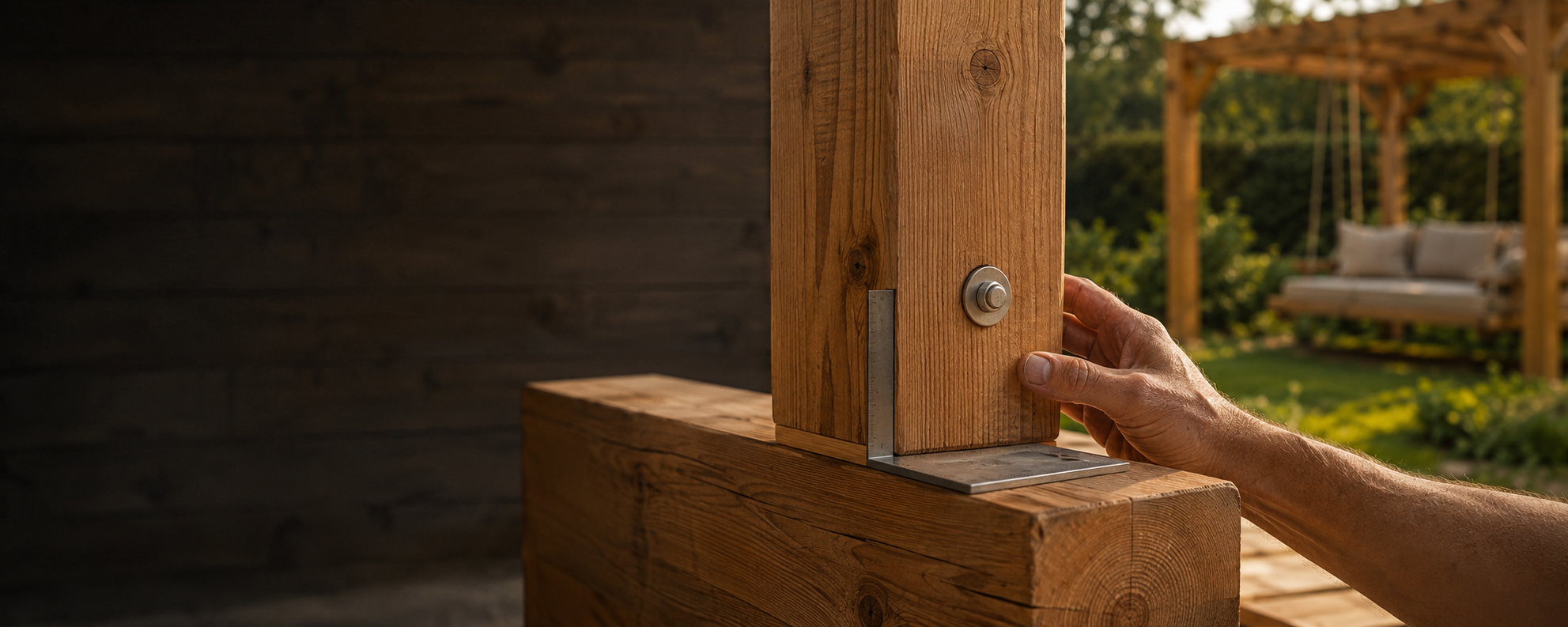

Kotwa regulowana, płyta, pręt — nie ma jednej kotwy do wszystkiego

Element podstawy pełni zwykle dwie funkcje: ustala pozycję i poziom słupa oraz przenosi siły do fundamentu. Te funkcje można rozwiązać różnie, w zależności od tego, czy pracujemy na nowym fundamencie, czy na zweryfikowanym elemencie istniejącym.

• inne rozwiązanie planuje się do świeżo wykonanego fundamentu, inne do istniejącego betonu,
• sama średnica śruby lub pręta nie mówi o nośności połączenia — liczą się beton, głębokość i rozstaw zakotwień, odległości od krawędzi, płyta, drewno i cały układ,
• o dopuszczalnym sposobie montażu decyduje dokumentacja konkretnego łącznika.

W niektórych detalach GABRYSZUK stosujemy masywne pręty i kotwy, ale ich wymiar jest cechą konkretnego rozwiązania, nie uniwersalną receptą.

Jak przygotować fundamenty przed naszym przyjazdem?

To najczęstszy moment, w którym powstają kosztowne pomyłki — zwykle dlatego, że beton pojawia się wcześniej niż finalna geometria konstrukcji.

• nie wylewać „z pamięci” ani według poprzedniego modelu,
• uzyskać finalny rozstaw osi dla konkretnej pergoli,
• ustalić poziom gotowej nawierzchni, zanim powstaną punkty,
• sprawdzić przekątne, osie i wysokości między punktami,
• chronić świeży beton i odczekać czas technologiczny odpowiedni dla zastosowanego systemu przed obciążeniem i kotwieniem — nie ma tu jednego uniwersalnego terminu,
• przed wierceniem potwierdzić brak instalacji w strefie kotwienia,
• jeżeli fundamenty wykonujemy w ramach zlecenia, ich zakres i koszt komunikujemy osobno, zgodnie z konkretną ofertą — nie są elementem standardowej ceny produktu.

Co sprawdzamy na istniejącym tarasie?

Na gotowej nawierzchni interesuje nas przede wszystkim pięć rzeczy:

• co jest warstwą wykończeniową,
• gdzie znajduje się rzeczywisty beton konstrukcyjny,
• gdzie przebiegają krawędzie, dylatacje i spadki,
• czy pod nawierzchnią są instalacje,
• czy przy podstawie słupa da się odprowadzić wodę.

Dopóki nie ma odpowiedzi na te pytania, nie ma też decyzji o kotwieniu. Nie podajemy instrukcji wiercenia w nieznaną płytę — to najprostsza droga do uszkodzenia instalacji albo elementu konstrukcyjnego.

Grunt i woda — kiedy prosta stopa może nie wystarczyć?

Sygnałem do dokładniejszej oceny są między innymi: niekontrolowany nasyp, grunty organiczne i słabonośne, wysoki poziom wody gruntowej, wyraźna niejednorodność podłoża, sąsiedztwo skarpy oraz strefa stale mokra.

Polskie przepisy o ustalaniu geotechnicznych warunków posadawiania wiążą zakres rozpoznania z warunkami gruntowymi i kategorią obiektu — od prostych po złożone. Nie przypisujemy w tym tekście żadnej kategorii geotechnicznej „pergoli”, bo ustala się ją dla konkretnego obiektu i miejsca. Podobnie geotechniczne aspekty projektowania — nośność, przemieszczenia, stateczność oraz oddziaływanie obiektu z gruntem i wodą — są przedmiotem oceny, a nie gotowej tabeli.

Najczęstsze błędy

• beton wylany przed ustaleniem finalnego rozstawu osi,
• kotwienie konstrukcji do samej kostki brukowej,
• słup ustawiony w kieszeni zatrzymującej wodę,
• fundamenty na różnych wysokościach, bez kontroli poziomu,
• punkt zbyt blisko krawędzi istniejącego betonu, bez sprawdzenia,
• brak uwzględnienia dachu, wiatru albo huśtawki w założeniach,
• zakrycie fundamentów tarasem przed pomiarem i odbiorem osi.

Żadnego z tych punktów nie da się naprawić „na oko”. Nośności istniejącego elementu nie ocenia się ze zdjęcia — ani my, ani nikt inny.

Źródła techniczne

Dobór fundamentu i kotwienia zawsze odnosi się do konkretnej konstrukcji, podłoża i warunków miejsca. Poradnik nie jest projektem fundamentu.

• JRC / Eurocode 7 — projektowanie geotechniczne
• Rozporządzenie z 25.04.2012 — geotechniczne warunki posadawiania obiektów budowlanych
• JRC / Eurocode 1 — oddziaływania na konstrukcje (m.in. wiatr i śnieg)
• JRC / Eurocode 5 — konstrukcje drewniane i połączenia
